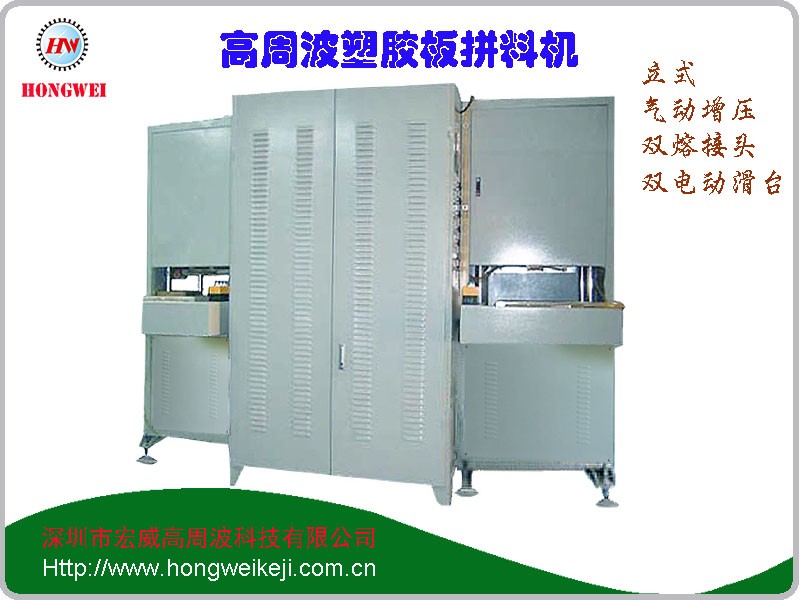

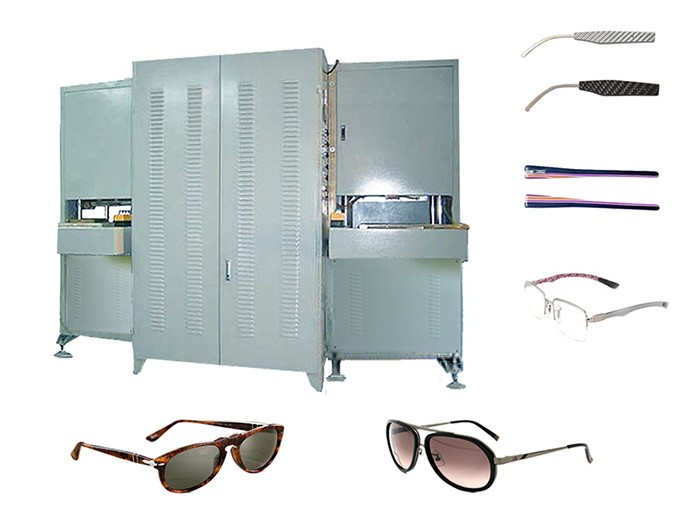

眼鏡(醋酸、壓克力)膠板高周波熔接層壓機
一、 設備名稱：眼鏡膠板高周波熔接層壓機
二、 設備型號：HW-15KWHZ
叁、 設備用途：用于用戶指定的眼鏡板材料熔接生產作業。
四、 結構組成：由高周波系統(含高周波電箱、控制配電箱、高周波機頭)、自動滑臺裝置、 等組成;
五、 設備描述：
1. 機器描述：
設備是一套自動滑臺帶料，高周波自動熔接機械，工作時通過滑臺送料，進入工模位置，機頭氣缸自動動工模下降，通過延時預熱，高周熔接、定型、機頭上升、自動煺出滑臺，取出成品。同時在一邊煺出時，另一邊按下按鈕自動進去，周而復始地重復上述過程，以實現作業。在生產中可自由設置作業時間，一般為2-3分鐘一個作業過程。
六、 結構規格：
1. 高周波熔接整機參數：
1) 最大高頻輸出功率：15KW，頻率27.12MHZ;
2) 電氣功率回路採用低能耗大功率的東芝8T85RB;
3) 高頻用臺灣進口技術、方桶設計、出力強勁、均勻平穩;
4) 採用高靈敏度美式PL5557火花保護回路;
5) 上壓板：280×200(L×W)單位 mm
6) 下壓板：300×200(L×W)單位 mm
7) 氣缸行程：100mm
8) 熔接壓力：50KG—500KG可調;
9) 增壓壓力：500KG-—15000KG可調;
2. 機器用料及參數：
1) 交流接觸器，開關，按鈕均採用施耐德品牌220V電壓控制;
2) 繼電器採用日本歐姆龍OMRON;
3) 氣缸採用油壓增壓式，臺灣康杰品牌;
4) PLC及人機界面採用日本叁菱品牌;
5) 採用ART3鋼板及以H型支架，內嵌δ1.2ART3鋼板;
6) 機器帶防護罩，有效降低高頻對外界的干擾，減低對人體的傷害;
7) 設備外款美觀，製作精細，符合人的思維及日常操作習慣，于操作及保養;
8) 設備電源：3φ380VAC50/60HZ;
9) 本機限制功率為15KW
3. 機器特點：
1) 高頻採用同軸共振回路，是國內最先進的高周回路，輸出大小隨產品熔接效果調整，不會在超負荷運行。高靈敏火花控制,能夠更好地保護模具，避免產生火花時燒壞模具;
2) 靈活方便的多點控制，具備有自動，手動，急停等操作開關，符合人體工程作業要求;
3) 強力式機架設計，結構緊密牢固;
4) 設備上的元器件符合國標計量標準及相關安全規範;
